OXD有序虹吸排水系统的设计依据

1、通过OXD有序虹吸排水系统实现了传统的被动排水转变成了现在的主动有组织的排水。

2、取消找坡层依据

根据14J206《种植屋面建筑构造》中表述"当结构找坡或有可靠排水措施时可不设找坡层"。种植屋面虹吸排水收集系统，能形成自然虹吸动力，像水泵一样可靠的排水系统。

3、辅助耐根穿剌依据

根摇D81/9-2006《种植室面施工技术规程》中，324而热穿刺层宜筮的材榨纤第(5)条高森度聚乙烯土T膜(HDPE);10-1.5mm;种植屋面虹吸排水收集系统使用的复合防护排水异型片材质为高密度聚乙烯纯原料，具有辅助阻根的效果。

4、取消隔离层依据

隔离层设置在防水层和保护层之间，主要作用:在浇筑水泥保护层时，起到隔离水泥硬块及砂浆，保护下层防水的作用。种植屋面虹吸排水收集系统使用的复合防护排水异型片，具有抗压强度大可作为柔性保护层，即施工过程中可以取消隔离层。

参照相关规范:

1、 现行法律、法规

1)《国务院办公厅关于推进海绵城市建设的指导意见》(国办发[2015]75号)

2)《住房城乡建设部关于印发海绵城市专项规划编制暂行规定的通知》(建规[2016]50 号)

3)《住房城乡建设部关于印发海绵城市建设技术指南——低影响开发雨水系统构建（试行）的通知》(城建函[2014]275 号)

4)《江苏省政府办公厅关于推进海绵城市建设的实施意见》(苏政办发[2015]139号)

5)《江苏省住房和城乡建设厅印发关于推进海绵城市建设指导意见的通知》(苏建城[2015]331号)

6)《江苏省海绵城市专项规划编制导则〔试行)》(苏建规[2016]331号)

7)《南京市政府办公厅关于推进海绵城市建设的实施意见》(宁政办发[2016]95号)《南京市海绵城市规划建设指南》

8) 2022年发布的《南京市"十四五”海绵城市建设规划》

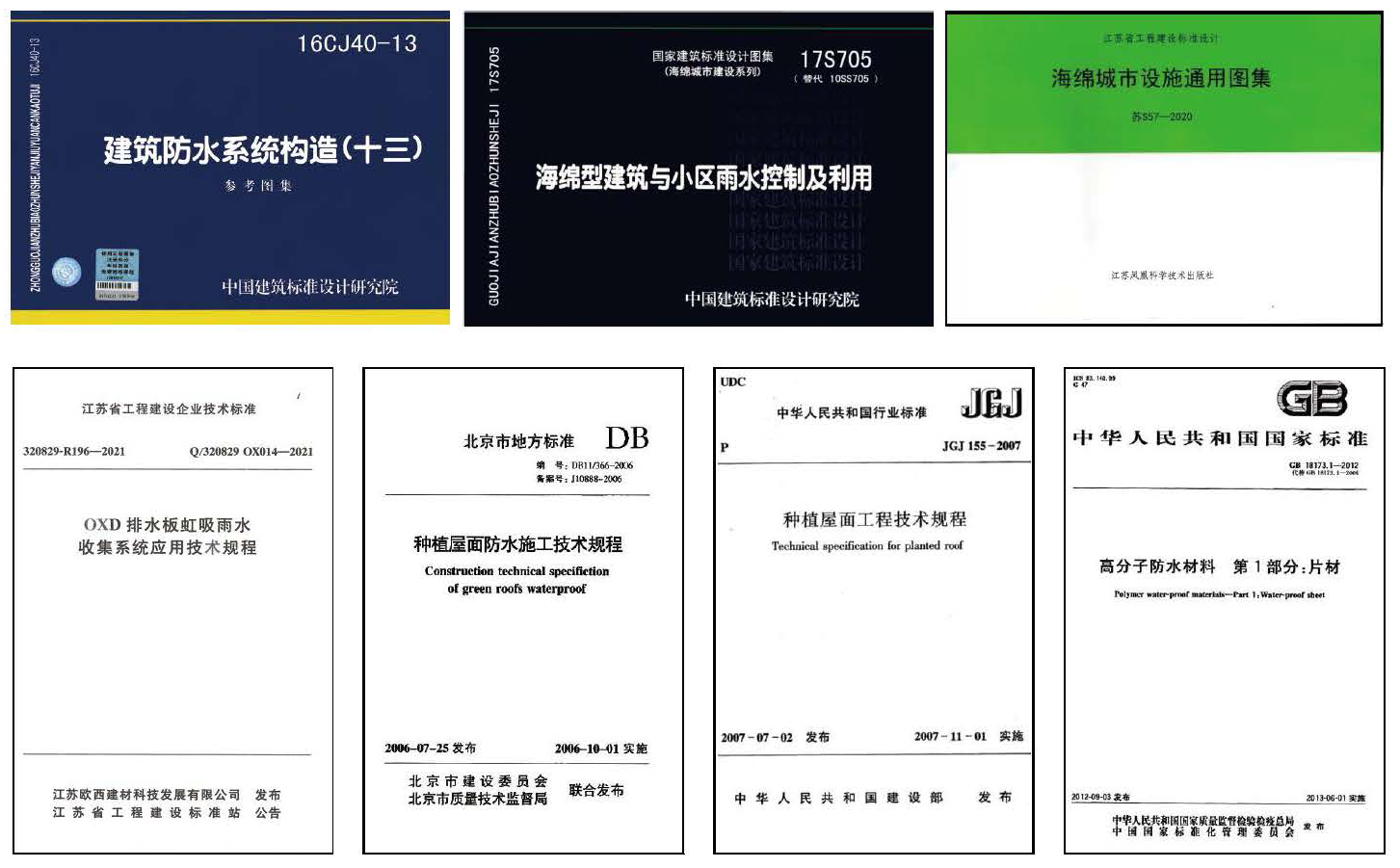

2、 现行防水规范，规程

1)《建筑防水设计构造(十三)》(16CJ40-13)

2)《海绵型建筑与小区雨水控制及利用》(175705)

3)《海绵城市设施通用图集》(苏557-2020)

4)《OXD排水板虹吸雨水收集系统应用技术规程》Q/320829 OX014-2021

5)《种植屋面防水施工技术规程》DB11/366-2006

6)《种植屋面工程技术规程》JGJ155-2007

7)《高分子防水材料第1部分:片材》GB18173.1-2012

8)《地下室防水技术规范》(GB50108-2008)

9)《地下室防水工程质量验收规范》(GB50208-2011)

10)《建筑工程施工质量验收 标准》(GB50300-2013)

11)《塑料防护排蓄水板建筑构造》(15CJ62-1)

12)《屋面工程质量验收规范》(GB50207-2012)

13)《屋面工程技术规范》(GB50345-2012)

14)《种植屋面工程技术规程》(JGJ155-2013)

15)《建筑防水系统构造》(13CJ40-2)

16)《绿色建筑评价标准》GB50016-2014

17)《民用建筑绿色设计规范》JGJT229-2010材料规范
