什么是建筑防水的针孔? 怎样消除防水涂膜的针孔现象呢？

想真正的做到无针孔情况，需要从材料到施工都做好相应的准备，才能真正有效抑制水性防水涂料针孔现象。除了针孔以外，防水涂料在使用过程中，由于施工方法不正确，会造成各种各样的其他问题，如防水层粘接不牢、开裂、发白等。为了避免这些问题的发生，本文列举了几个常见问题及解决方案。具体如下：

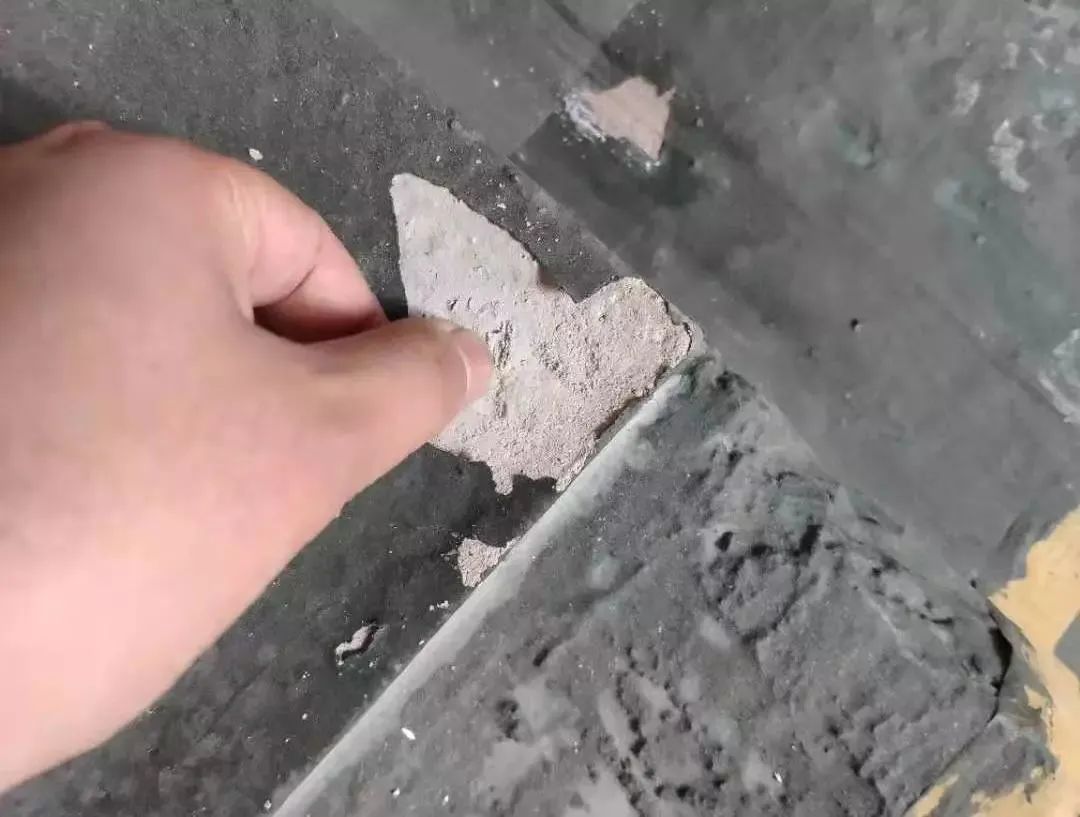

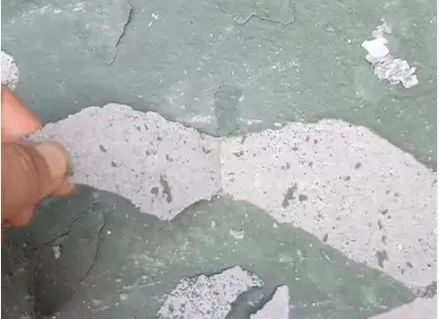

防水层粘接不牢易起鼓

原因：由于基层存在起砂、不坚实、疏松或大量的浮灰等杂质，导致防水层与基层的结合不稳定。闭水试验时，水压导致涂膜再次收缩。解决方案：针对起砂浮灰不严重的基层，应涂刷界面剂对基层进行固着。铲除基层表面的空鼓，起皮及强度不足的部分。针对整个基层强度都不足的情况，应重新对基层进行找平。

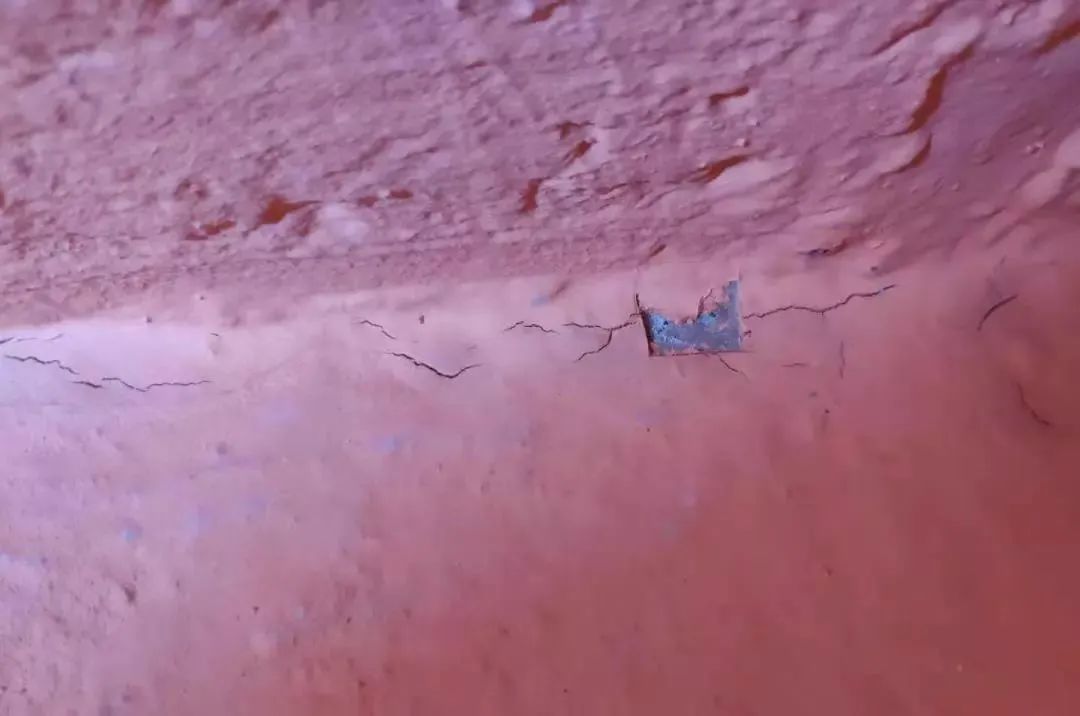

防水涂膜在阴角处有开裂

原因：涂刷于垂直立面的防水，在未完全干燥时会向下流动，使得防水材料在阴角和管根部位产生堆积，造成该部位防水材料堆积过厚，而防水表面由于水分挥发速度较快，迅速干燥结皮，而内部没有同时干燥固化，并在随后的干燥固化中产生应力将已经结皮干燥的表层防水拉裂。解决方案：对开裂的位置进行修补；在施工前做倒脚抹弧处理，同时避免材料在阴角和管根处堆积。如果开裂情况非常明显，倒角就需要做大一些，倒角的圆弧直径要大于30mm。

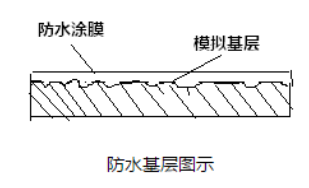

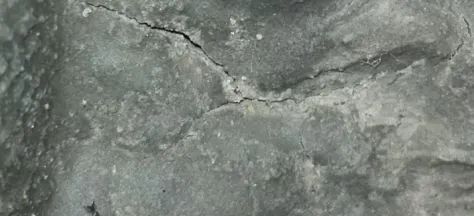

防水涂膜平面局部开裂

原因：部分基层平整度不足，防水涂料在基层凹陷处堆料，导致涂膜表面已经干燥了，而里层的涂料还没干透，从而导致内外收缩应力不同，产生收缩差，形成表面裂纹。
解决方案：施工前应对基层进行检查，对基层存在空洞、裂缝等各种缺陷应提前进行修补；防水施工应遵循薄涂多遍的原则，单次涂刷厚度不宜过厚；避免堆料。

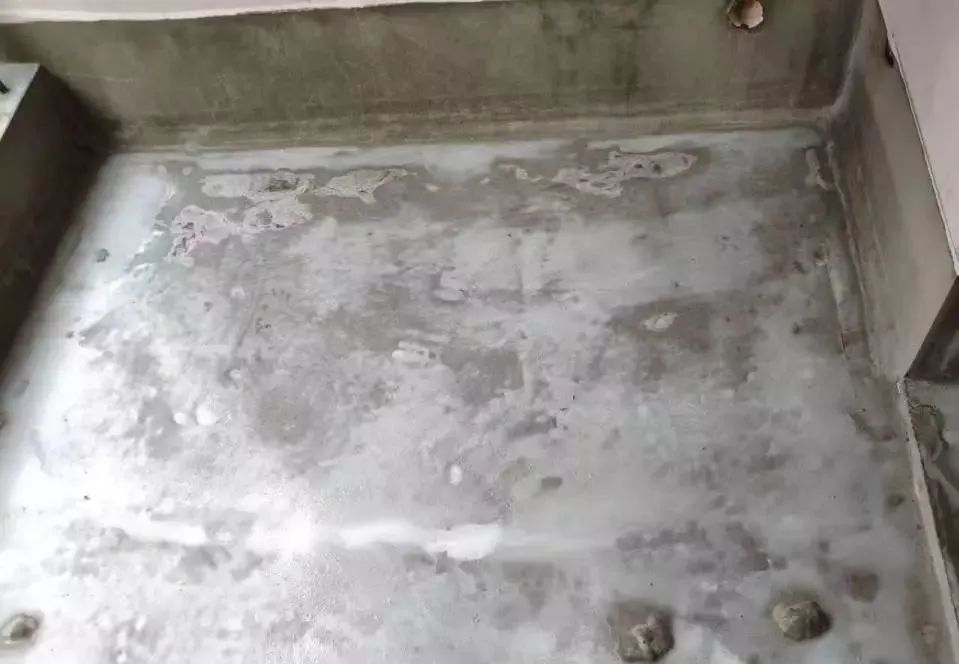

防水涂膜干燥后泛白

原因：本身水泥的水化反应，会导致防水层表面发白；基层的吸水率，环境温湿度，风速等因素都会影响防水的干燥固化速度，干燥固化的时间越长则碱性物质越容易伴随水分挥发聚集于防水表面，导致泛白现象的出现。
解决方案：水泥水化反应属于正常现象，无法完全避免，通常泛白现象不影响防水产品性能。另外，保证基层表面干燥无明水，加强通风，加速空气流转速度，可以减少泛白现象的发生。
