WMP®-302 双组分聚氨酯防水涂料是一种双组分反应固化型高分子防水涂料，A组分是以聚醚和异氰酸酯为主要材质聚合反应制成的预聚物，B组分配以多种助剂、填充剂等混合制成。A、B组分按一定配合比搅拌均匀，涂刮在基面上，固化后形成整体而富有弹性的防水胶膜。产品符合GB/T19250-2013《聚氨酯防水涂料》的要求。
产品特点
· 室温固化，固化速度快，施工方便。
· 粘结力强、延伸率大、抗拉强度高、弹性好能在不规则的复杂基面上施工。
· 良好的橡胶弹性和回弹性，抗基层形变（收缩和开裂）能力强。
· 耐水侵蚀、耐化学侵蚀、耐霉变。
适用范围
· 地下建筑: 地铁、隧道、地下室、井坑、电梯坑、 管道、混凝土底板等。
· 屋面防水: 混凝土、木、钢、石棉制品结构的平屋面、斜屋面、种植面、坡屋面。
· 内外墙、护土墙、卫生间、厨房，非食用水池、游泳池、花坛、落水口等。
· 回伸缩缝、施工缝、变形缝等。

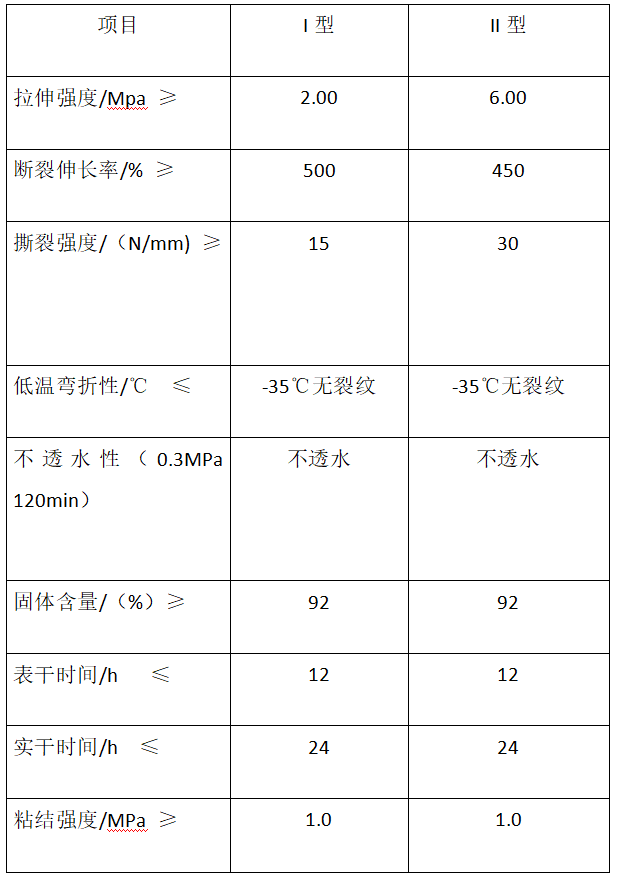

产品性能指标
施工方法
· 基层要求:基层表面应坚固、不起砂、无灰尘、无浮浆、无建筑垃圾，铲除突起的砂浆块，凹陷应以聚合砂浆批嵌补平。
· 将本涂料按特定重量比混合后搅拌均匀。
· 用橡皮刮板或棕刷，将配好的料批刮或涂刷到基层上，批刮或涂刷应尽量均匀，使形成的涂膜厚度尽可能一致。
· 涂膜层分2-3次或多次披刮涂刷，每次间隔时间为12小时左右（以表干时间为准）。
· 地下防水工程、防水层应尽可能做在迎水面上，避免地下水压较大时造成防水层被水压从基层剥离。
·涂刷1mm厚的涂膜约需涂料1.7kg/ m2。
注意事项
· 二度施工间隔时间应随气温不同而自行控制，宜控制在表干不粘脚为宜。
· 施工温度为5-35℃，雨雪环境不得施工，早上施工应待露水收干后进行。
· 应在通风良好的条件下施工，施工人员应做好相应的安全防护措施。
贮存和运输
· 贮存与运输时，不同分类的产品应分别堆放。禁止接近火源，避免日晒雨淋，防止碰撞，注意通风。贮存温度5℃~40℃。
· 贮存与运输时，本产品必须倒立放置。
· 在正常贮存、运输条件下，贮存期自生产之日起6个月。
" />
